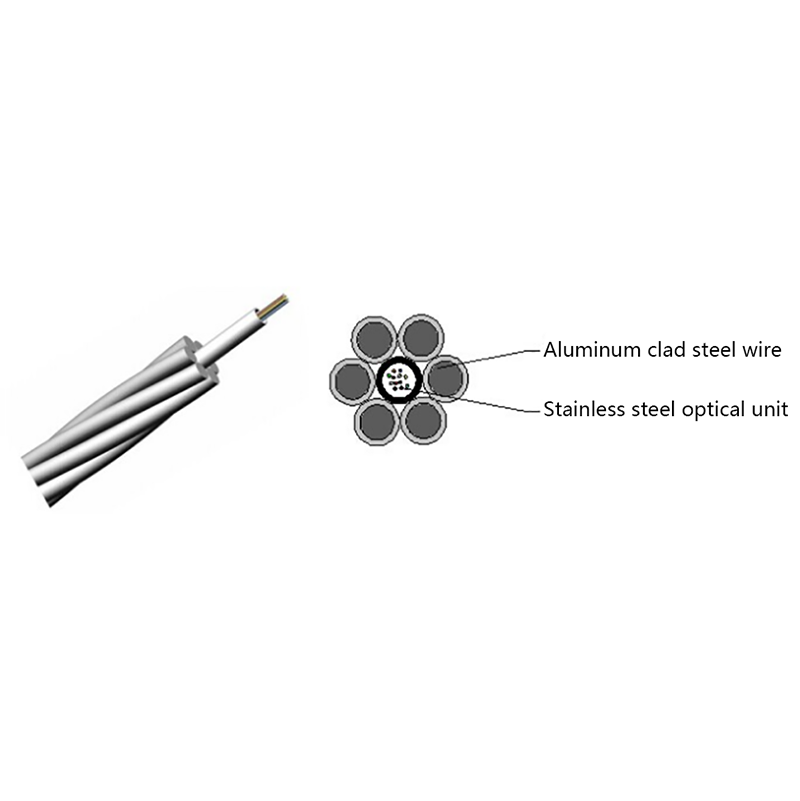

Štrukturálne charakteristiky centrálnej trubice OPGW
Jednotka optického vlákna rúrky z nehrdzavejúcej ocele je umiestnená v strede a skrútená spolu s inými kovovými drôtmi, aby vytvorili kábel; optické vlákno je umiestnené v trubici z nehrdzavejúcej ocele, aby malo lepšiu prebytočnú dĺžku; precízne navrhnutý prierez optického kábla zabezpečuje elektrický výkon, mechanické fyzikálne vlastnosti a tepelnú stabilitu optického kábla;
Štrukturálne charakteristiky vrstveného OPGW
Jednotka optických vlákien z nehrdzavejúcej ocele je navrhnutá tak, aby bola súčasne skrútená spolu s inými kovovými drôtmi;
Optické vlákno umiestnené v nerezovej trubici má lepšiu presahujúcu dĺžku. Súčasne je jednotka optických vlákien z nehrdzavejúcej ocele vrstvenej štruktúry umiestnená na druhej vrstve, čo vytvára väčšiu a stabilnejšiu prebytočnú dĺžku v ťahu prostredníctvom splietania;
Precízne navrhnutý prierez optického kábla zabezpečuje elektrický výkon, mechanické fyzikálne vlastnosti a tepelnú stabilitu optického kábla;
Vlastnosti aplikácie
Podľa technických podmienok linky, bez zmeny štruktúry optického kábla, kombináciou podielu hliníkových a oceľových profilov možno získať produkt, ktorý spĺňa technické požiadavky linky;
Konštrukcia optického kábla OPGW z nehrdzavejúcej ocele má vyššiu odolnosť voči bočnému tlaku a nárazu ako štruktúra hliníkovej rúrky; nehrdzavejúca oceľ má nízku vodivosť, vysokú pevnosť a dobrú odolnosť proti korózii a optické vlákno je dobre chránené;
Rúrka z nehrdzavejúcej ocele je naplnená mazivom, aby sa zabránilo prenikaniu vlhkosti alebo vody; úprava zostávajúcej dĺžky optického vlákna môže spôsobiť, že optický kábel bude mať dobré teplotné charakteristiky;
Vnútorná vrstva vysokopevnostného oceľového drôtu s nízkou vodivosťou nesie vlastnú hmotnosť a vonkajšie zaťaženie OPGW; pomocou princípu efektu náboja sa cez vonkajšiu vrstvu dobrých vodičov vedie preťaženie alebo poruchový skratový prúd, čo je prospešné pre ochranu optického vlákna;
Optické káble majú podobné mechanické a elektrické vlastnosti ako bežné nadzemné uzemňovacie vodiče, čo uľahčuje výmenu starých uzemňovacích vodičov a návrh a inštaláciu nových uzemňovacích vodičov. Má dvojitú funkciu uzemňovacieho vodiča a komunikácie.
Zostávajúcu dĺžku optického vlákna možno presne regulovať, aby sa zabezpečila schopnosť kábla odolávať vysokému zaťaženiu a veľkým rozpätiam;
